basic

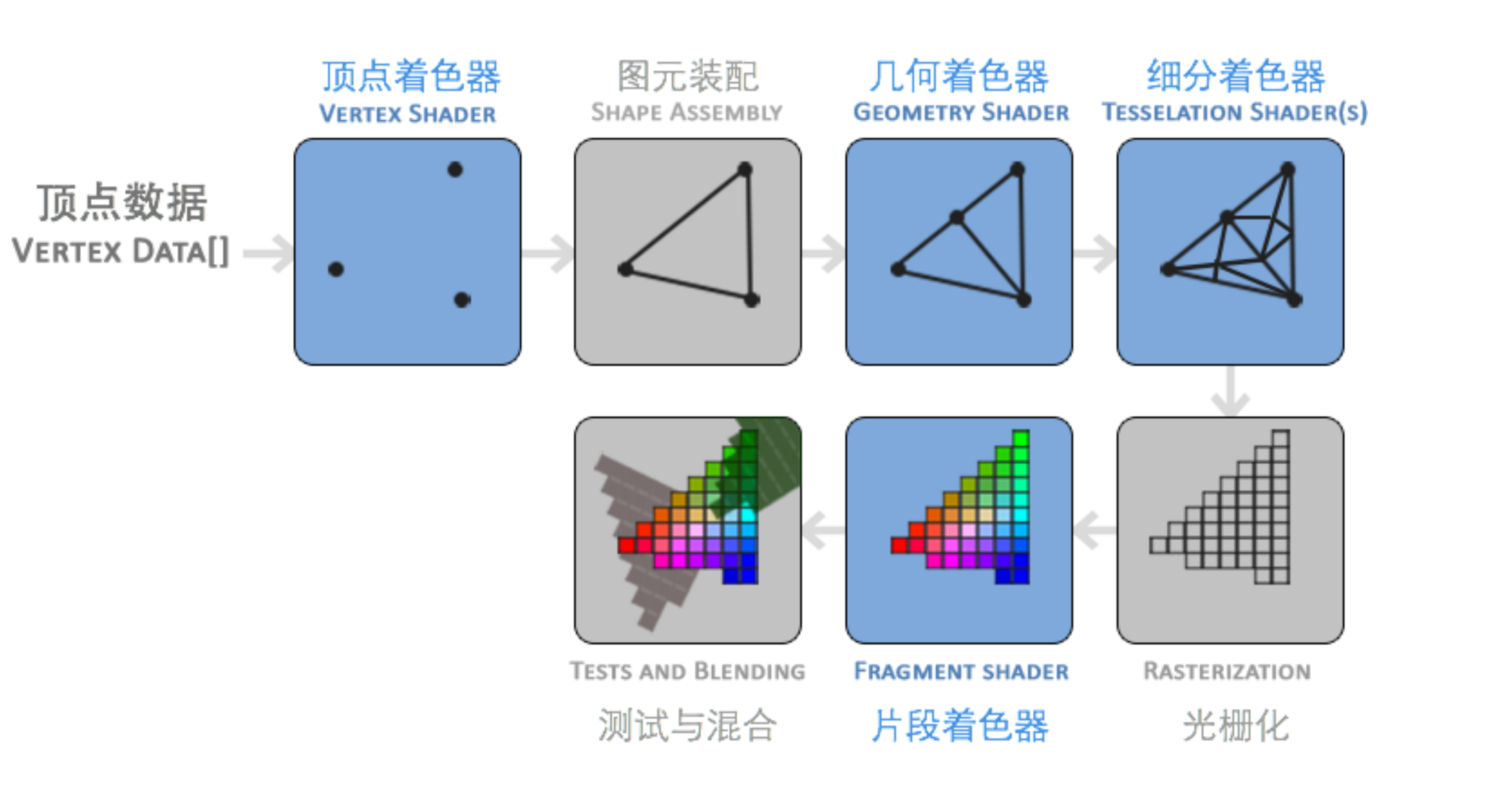

pipeline

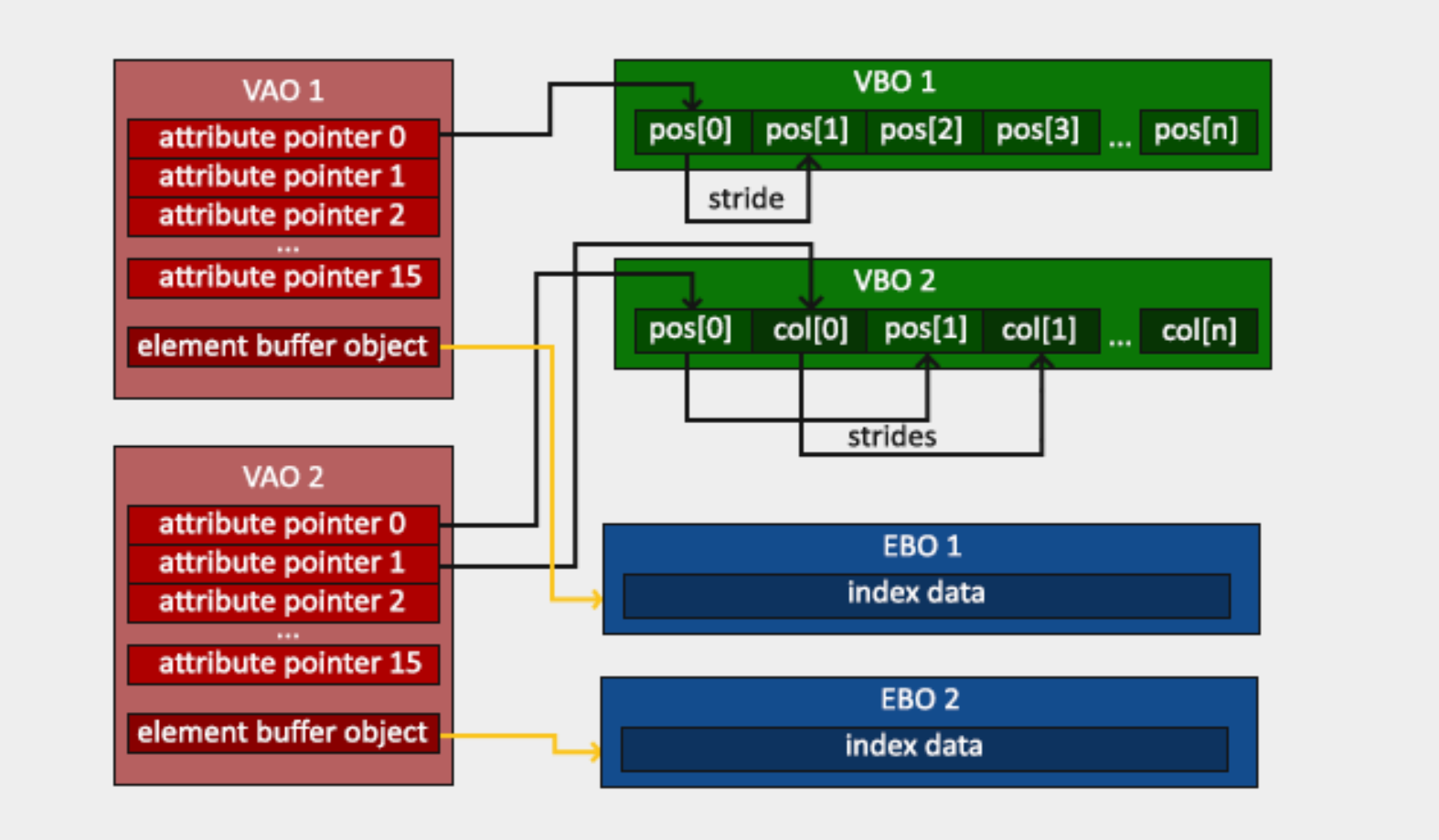

VAO 和 VBO
- VBO 在GPU中存贮顶点数据等
- VAO 描述VBO的属性，如何访问VBO中的数据
EBO 索引缓冲对象
存储 VBO 中顶点的索引, 减少了内存占用和数据传输量
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
// 1. 生成 VAO 和 VBO ID
unsigned int VAO, VBO, EBO;
glGenVertexArrays(1, &VAO);
glGenBuffers(1, &VBO);
// 2. 绑定 VAO
glBindVertexArray(VAO); // 所有后续的顶点属性配置将存储到这个 VAO 中
// 3. 绑定 VBO 并上传数据 (这个 VBO 现在被 VAO 记录下来了)
glBindBuffer(GL_ARRAY_BUFFER, VBO);
glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);
// 4. 绑定 EBO 并上传索引数据
// 注意：EBO 绑定到 GL_ELEMENT_ARRAY_BUFFER，其状态会存储在当前绑定的VAO中
glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, EBO);
glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices), indices, GL_STATIC_DRAW);
// 5. 配置顶点属性 (这些配置也存储到当前绑定的 VAO 中)
// 假设顶点数据是 {x, y, z, r, g, b}
// 位置属性 (属性索引 0)
// 在着色器中对应layout (location = 0) in vec3 aPos;
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 6 * sizeof(float), (void*)0);
glEnableVertexAttribArray(0);
// 颜色属性 (属性索引 1)
// 在着色器中对应layout (location = 1) in vec3 aColor;
glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, 6 * sizeof(float), (void*)(3 * sizeof(float)));
glEnableVertexAttribArray(1);
// 5. 解绑 VAO 和 VBO (这是一个好习惯，避免意外修改)
glBindBuffer(GL_ARRAY_BUFFER, 0);
glBindVertexArray(0);
// --- 在渲染循环中 ---
// 只需要绑定 VAO 即可
glBindVertexArray(VAO);
glDrawArrays(GL_TRIANGLES, 0, numVertices);
// 或 glDrawElements(GL_TRIANGLES, numIndices, GL_UNSIGNED_INT, 0); 如果你使用了 EBO
// 解绑 VAO (可选，但推荐)
glBindVertexArray(0);
UBO
UBO（Uniform Buffer Object）是一种特殊的缓冲对象（Buffer Object），它允许我们将一组Uniform变量打包到一个缓冲区中，然后将这个缓冲区绑定到着色器中的一个Uniform块（Uniform Block）上。
- 减少
glUniform*API调用 - 多个着色器中共享
着色器代码示例：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
// GLSL Shader
layout (std140) uniform Matrices {
mat4 projection;
mat4 view;
};
layout (std140) uniform Lights {
vec4 lightPosition; // 推荐选择声明为vec4，因为即使是vec3也是占用16字节，容易导致错误
vec3 lightColor;
float ambientStrength;
};
//访问
Matrices.projection
Lights.lightPosition.xyz
应用代码：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
struct LightST {
glm::vec4 lightPosition;
glm::vec4 lightColor;
float ambientStrength;
};
glGenBuffers(1, &UBO);
glBindBuffer(GL_UNIFORM_BUFFER, UBO);
glBufferData(GL_UNIFORM_BUFFER, sizeof(LightST), nullptr, GL_STATIC_DRAW);
glBindBuffer(GL_UNIFORM_BUFFER, 0);
glBindBufferBase(GL_UNIFORM_BUFFER, 0, UBO);
// glBindBufferRange(GL_UNIFORM_BUFFER, 1, UBO_LightProps, 0, 3 * 4 * sizeof(float));
//Calling glBindBufferBase is equivalent to calling glBindBufferRange with offset zero and size equal to the size of the buffer.
unsigned int matricesBlockIndex_Shader1 = glGetUniformBlockIndex(shaderProgram1.ID, "Lights");
glUniformBlockBinding(shaderProgram1.ID, matricesBlockIndex_Shader1, 0);
// 更新Matrices UBO
LightST lightSt{};
glBindBuffer(GL_UNIFORM_BUFFER, UBO);
glBufferSubData(GL_UNIFORM_BUFFER, 0, sizeof(LightST), glm::value_ptr(lightSt)); // 更新projection
glBindBuffer(GL_UNIFORM_BUFFER, 0);
